Mogan Gh.L., Butilă E.V., Buzdugan I.D. Proiectarea reductoarelor conico-cilindrice. Universitatea Transilvania din Braşov

Anexa.6.1.3.5 Factorii distribuţiei neuniforme a sarcinii în plan frontal (pe perechile de dinţi aflaţi în angrenare) pentru solicitările de contact şi de încovoiere, K_Hα şi, respectiv, K_Fα

Se cunoaşte: tipul angrenajului, gradul de acoperire frontal, ε_α; factorul gradului de acoperire pentru solicitarea de contact, Z_ε (determinat anterior); momentul de torsiune al pinionului, T₁ [Nmm]; diametrul de rostogolire al pinionului, d_w1 [mm]; lăţimea danturii, b [mm] (b = b₂) ; treapta de precizie (3…10); modulul, m sau m_n [mm].

Se determină (Calc.0):

- pentru angrenajul cilindric

a. sarcina specifică, w = F_t/b = 2T₁/d_w1/b;

b. abaterea pasului de bază, A_pb [μm], în funcţie de clasa de precizie şi modulul (tab. a);

c. raportul forţelor normale pe perechile de dinţi în angrenarea unipară şi bipară, q_L (fig. a);

d. K_Hα din fig. b în funcţie de q_L şi Z_ε;

e. K_Fα din fig. c în funcţie de q_L şi ε_α;

- pentru angrenajul conic, tab. b

Obs. Pentru calcule se poate folosi calculatorul ştiinţific

Tab. a

Modulul [mm]

Treapta de precizie

5

6

7

8

9

A_pb [μm]

1 < m ≤ 2,5

20

24

32

40

-

2,5 < m ≤6

22

28

36

44

56

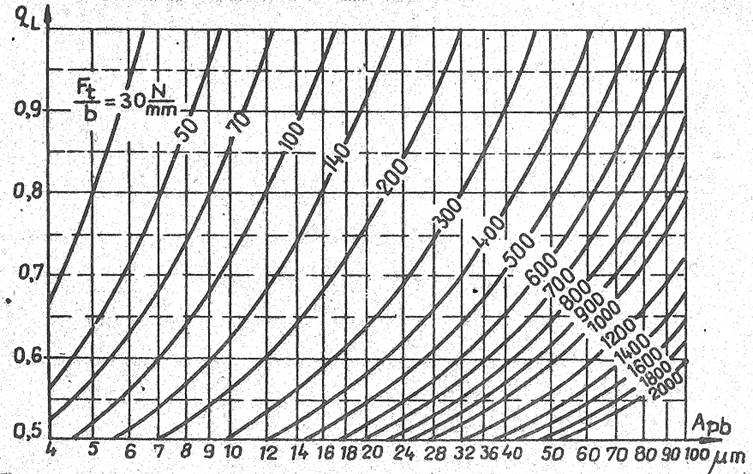

Fig. a

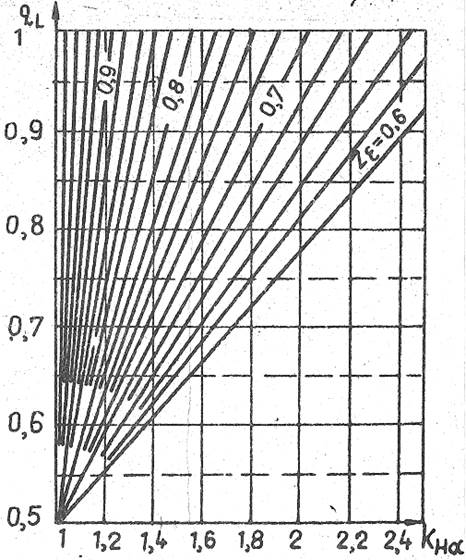

Fig. b

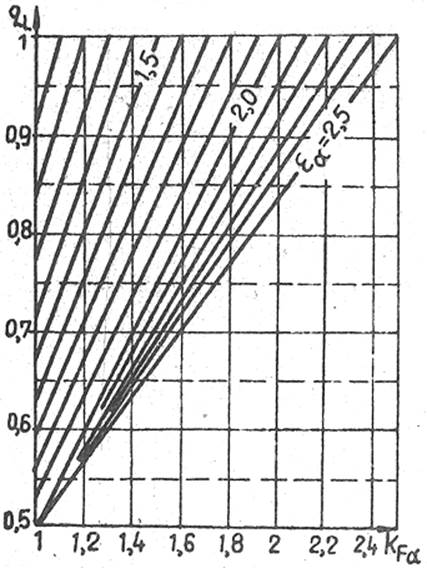

Fig. c

Tab. b

Tratamentul termic aplicat	Felul danturii	Factorii	Treapta de precizie
			< 6	6	7	8	9	>9
Cementare, călire superficială, nitrurare	Dreaptă	KHα; KFα	1,0	1,0	1,1	1,2	1,2
	Înclinată sau curbă		1,0	1,1	1,2	1,4	1,4
Îmbunătăţire sau fără tratament	Dreaptă		1,0	1,0	1,0	1,1	1,2	1,2
	Înclinată sau curbă		1,0	1,0	1,1	1,2	1,4	1,4
